DSB-0824 Цифровая система сценической коммутации, блок "FOH", 8 х XLR(F) входов + 24хXLR выходов, Soundking
Целью системы DSB-2408/DSB-0824, которая используется для преобразования нескольких аналоговых аудиосигналов в цифровые и дальнейшей их передачи на большие расстояния в другое место с последующим декодированием в аналоговые аудиосигналы, является замена традиционной аналоговой аудиосистемы и отказ от катушки с кабелем. Преимущество оцифровки заключается в простоте установки, низкой стоимости, удобстве и легкости расширения.
Старый аналоговый стейдж блок требует для работы многожильный кабель очень большого диаметра, который включает в себя несколько проводов (по одному на каждый канал), которые передают аудиосигнал из одного места в другое. Хотя аналоговый многожильный кабель прост в подключении, он часто оборачивается неудобством в работе, громоздким и жестким при прокладке, потерей сигнала при передаче на большие расстояния.
Основным преимуществом цифровой системы является преобразование аналоговых аудиосигналов в цифровые и их передача по оптическому сетевому кабелю CATE5e, который избавляет от огромных катушек аналогового многожильного кабеля, а также от ухудшения качества сигнала и шумовых помех, вызванных передачей аналогового аудиосигнала на большие расстояния. Система может передавать сигнал на десятки метров и более без ущерба для качества звука.
Система коммутации DSB-2408/DSB-0824:
Возможность передачи до 32 каналов аналогового звука через один оптоволоконный сетевой кабель.
Для передачи цифрового сигнала используется конструкция с основным и резервным двойными интерфейсами, максимальное расстояние передачи данных без потерь по сетевому кабелю составляет 10 метров.
Настройка усиления +20дБ для входного канала.
Переключатель фантомного питания + 48В на каждые 8 каналов.
Отключение звука одной кнопкой для всех выходов.
Имеет функцию каскадирования нескольких цифровых сценических блоков.
Возможна установка в стандартную стойку.

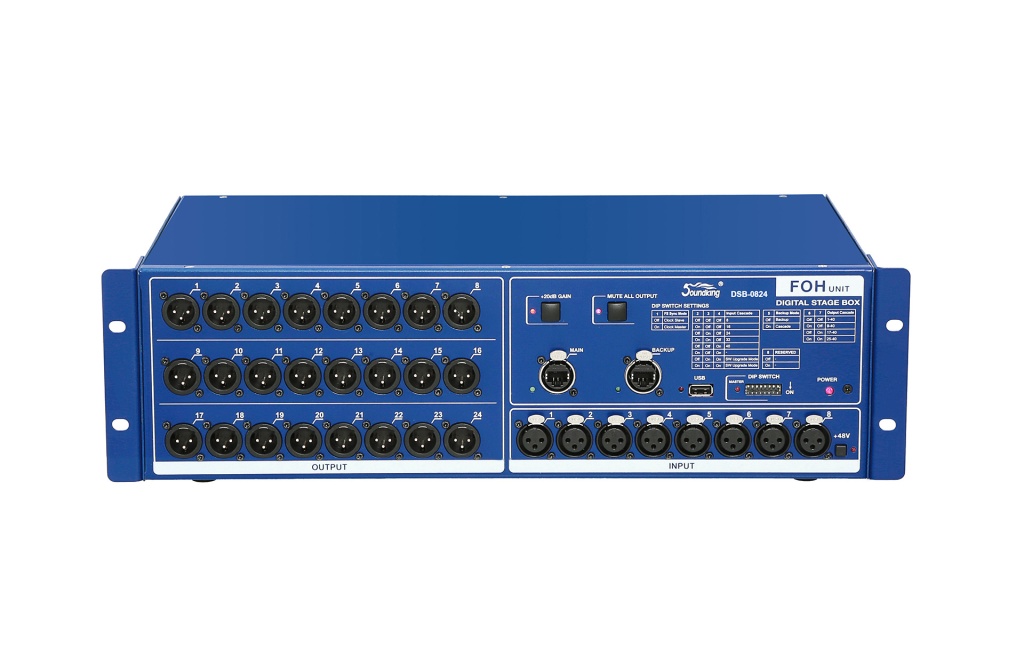

DSB-0824 Блок "FOH".
Блок "FOH" имеет 8 сигнальных входов XLR и 24 сигнальных выхода XLR.
Предусилитель новой конструкции дает чистый и теплый звук (максимальный входной уровень +22dBu).
Индикатор состояния системы.
Интерфейсы MIAN и BACKUP используются для подключения DSB-2408, также может быть подключен DSB-0824 в случае каскада.
Кнопка MUTE ALL OUTPUTS отключает все выходы звука, не создавая помех.
Количество каналов: 8 входов, 24 выхода.
АЦ/ ЦА частота дискретизации 96,0 кГц; обработка сигнала 24 бит.
Частотный отклик: ±0,5дБ (@+0dBu, 20Гц – 20кГц).
THD + шум: ?0,005% (динамический диапазон: +22dBu, 20Гц – 20кГц).
Перекрестные помехи: ?-100дБ (вход:+0dBu).
Максимальный входной уровень: +22dBu.
Максимальный выходной уровень: +21,5dBu.
Входное сопротивление: 600 Ом.
Сопротивление нагрузки: 10 кОм.
Остаточный шум: ?-88dBu.
SNR: 108дБ.
Системная задержка 302мкс.
Разъемы: 8x XLR "мама", 24x XLR "папа", RJ45 х2, USB2.0х1.
Питание: 100-240В (50/60Гц).
Потребляемая мощность: 35Вт.
Фантомное питание: +48В/22мА.
Габариты: 482 x 286 x 132.5мм
